I2CDriver

INTRODUZIONE

I2CDriver è un dispositivo piccolo e potente per interagire, controllare, eseguire il debug, catturare e monitorare i dispositivi basati su I2C tramite USB. Grazie al suo set completo di funzioni, è stato progettato per essere l'unico dispositivo I2C di cui avrete bisogno:

• Analizzatore logico in tempo reale per il traffico e i registri I2C.
• Modalitàmaster, passiva e di cattura supportate, a 400kHz.
• Configurazione, calibrazione, debug e test di sensori e dispositivi basati su I2C.
• Itripli header consentono di pilotare tre dispositivi I2C contemporaneamente.
• La mappa di calore del nodo di rete mostra l'attività di tutti i dispositivi I2C collegati.
• Supporta tutte le funzioni I2C: indirizzamento I²C a 7 e 10 bit, allungamento del clock, arbitraggio del bus.

Lo schermo integrato ad alta risoluzione di I2CDriver elimina la fatica di lavorare con I2C. È possibile osservare chiaramente ciò che accade su ogni linea di dati tramite l'analizzatore logico e vedere le modifiche in tempo reale ai registri. Non dovrete più tirare a indovinare cosa sta succedendo: grazie allo schermo, al firmware ricco di funzioni e agli strumenti multipiattaforma, sarete voi a guidare.

Sia l'hardware che il software sono open-source: l'I2CDriver può essere controllato tramite diversi strumenti gratuiti e multipiattaforma: CLI, GUI, Python 2 e 3, C e C++.

Mani in pasta con l'I2CDriver

• 1
• 2
• 3
• 4

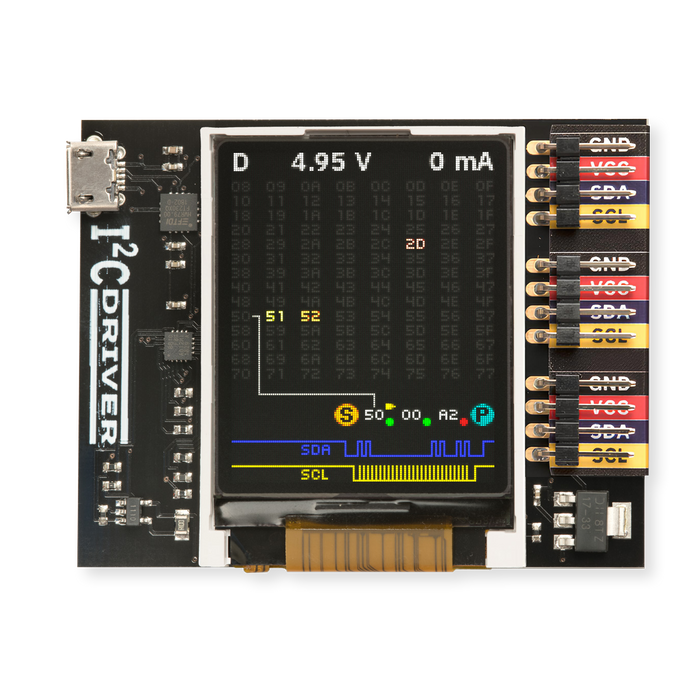

1. SCHERMO INTEGRATO AD ALTA RISOLUZIONE

Monitoraggio in tempo reale di linee I2C, dati, registri e alimentazione.

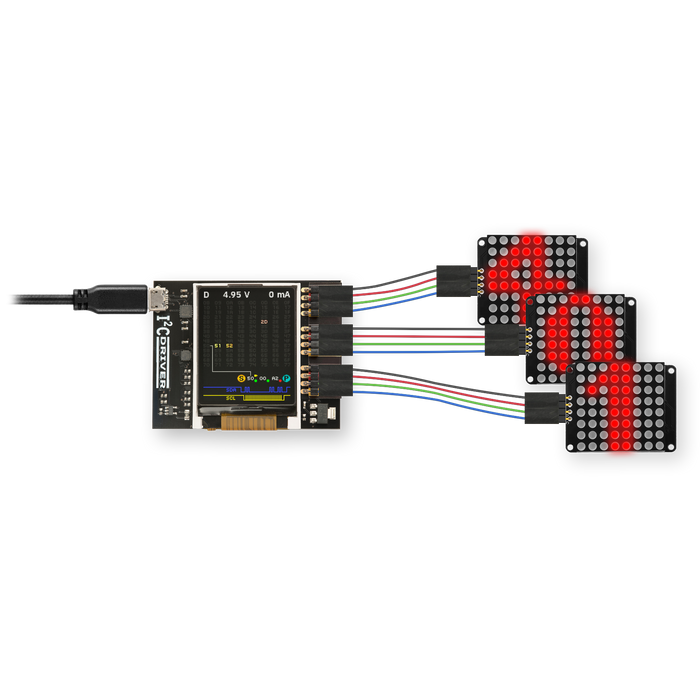

2. Testate triple

Consente di pilotare fino a tre dispositivi multipli contemporaneamente. Supporta 3,3 V e 5 V e una potenza di uscita fino a 470 mA.

3. Mappatura dei dati in tempo reale

Mappatura visiva delle modifiche dei dati: su singoli dispositivi registrati e anche su più dispositivi in tempo reale.

4. ADATTATORE USB-I2C

Controllate i dispositivi, acquisite il traffico tramite USB con gli strumenti, le librerie e i moduli open-source inclusi.
